锡膏测厚仪

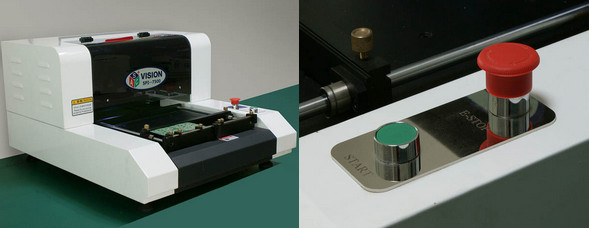

SPI-7500 3D锡膏测厚仪

锡膏测厚仪特点

1、快速编程,友善的编程界面

2、多种方式测量

3、真正一键式测量

4、八方运动按钮,一键聚焦

5、扫描间距可调

6、锡膏3D模拟功能

7、强大的SPC功能

8、MARK偏差自动修正

9、一键回屏幕中心功能

一、   产品功能

快速编程,友善的编程界面

多种测量方式

真正一键式测量

八方运动按钮,一键聚焦

扫描间距可调

锡膏3D模拟功能



强大的SPC功能

MARK偏差自动修正

 一键回屏幕中心功能

                                                                                                                                                                                                     二、产品特色

 自动识别目标

本全自动3D锡膏厚度测试仪能通过自动XY平台的移动/Z轴图像自动聚焦及激光的扫描锡膏获得每个点的3D数据,也可用来量测整个焊盘锡膏的平均厚度,使锡膏印刷过程良好受控。



[特点]
1
 可编程测量若干个区域,在不同测试点自动聚焦,克服板变形造成的误差;
2
 通过PCB MARK自动寻找检查位置并矫正偏移;
3
 测量方式:全自动,自动移动手动测量,手动移动手动测量;
4
 锡膏3D模拟图,再现锡膏真实形貌;
5
、采用3轴自动移动、对焦,自动补偿修正基板翘曲变形,获取准确锡膏高度;
6
、高速高分辨率相机,精度高,强大SPC数据统计分析;
7
SIGMA自动判异功能,使您的操作员具备实时判别锡膏印刷过程品质的能力;
8
 自动生成CPCPKX-BARR-CHARTSIGMA柱形图、趋势图、管

92D辅助测量,两点间距离,面积大小等;

10 测量结果数据列表自动保存,生成SPC报表

可实时切换3种不同的3D动态显示模式,可放大缩小和旋转



三、产品参数


 1
 应用范围:锡膏.红胶.BGA.FPC.CSP
 2
 测量项目:厚度.面积.体积.3D形状.平面距离
 3
、测量原理:激光3角函数法测量
 4
、软体语言:中文/英文
 5
 照明光源:白色高亮LED
 6
 测量光源:红色激光模组
 7
 X/Y移动范围:标准350mm*340mm(较大移动尺寸可特殊定制)
 8
 测量方式:自动全屏测量.框选自动测量.框选手动测量
 9
 视野范围:12mm*15mm
10
 相机像素:300/视场
11
 最高分辨率:0.1um
12
 扫描间距:5um /10 um /15 um /20 um
13
 重复测量精度:高度小于1um,面积<1%,体积<1%
14
 放大倍数:50X
15
、最大可测量高度:5 mm
16
 最高测量速度:250Profiles/s
17
 3D模式:渲染..线.3种不同的3D模拟图,可缩放.旋转
18
 SPC软件:产线资料,印刷资料,锡膏资料,钢网资料,测量结果分别独立分析,X-Bar&R图分析,直方图分析&Ca/Cp/Cpk输出,Sigma自动判断
19
 操作系统:Windows7
20
 计算机系统:双核P42G内存,20LCD
21
 电源:220V 50/60Hz
22
 最大消耗功率:500W
23
 重量:约85KG
24
 外形尺寸:L*W*H(700 mm *800 mm *400 mm)



锡膏厚度检测仪,上海磊泰自动化设备有限公司    电话:021-50116630 邮箱:leitai@leitai-smt.com
