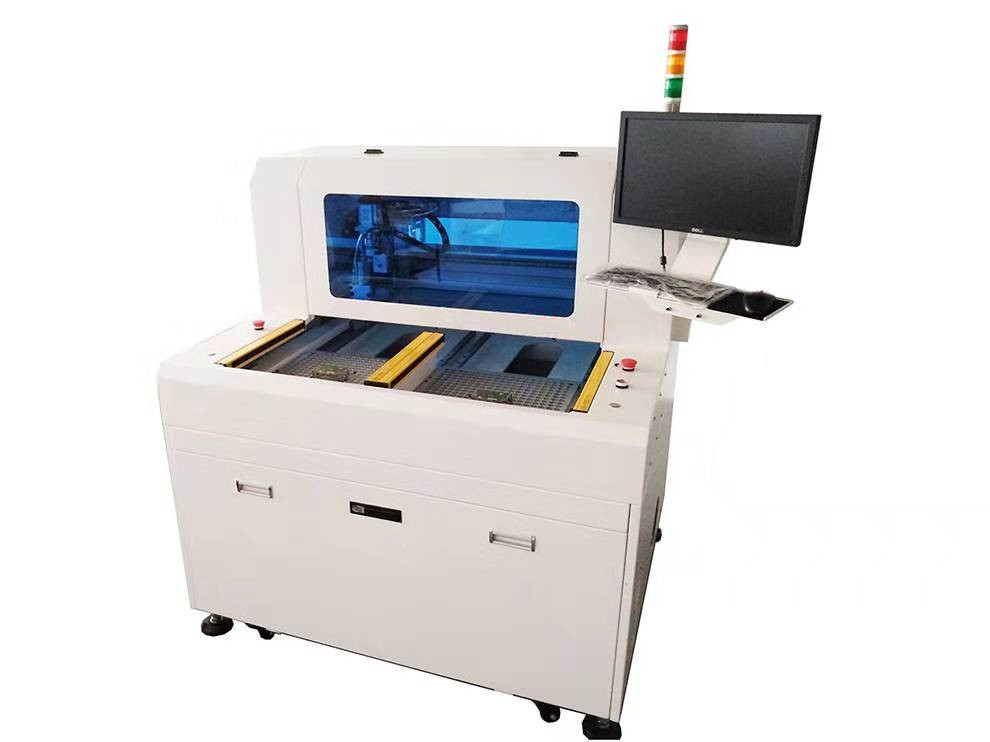

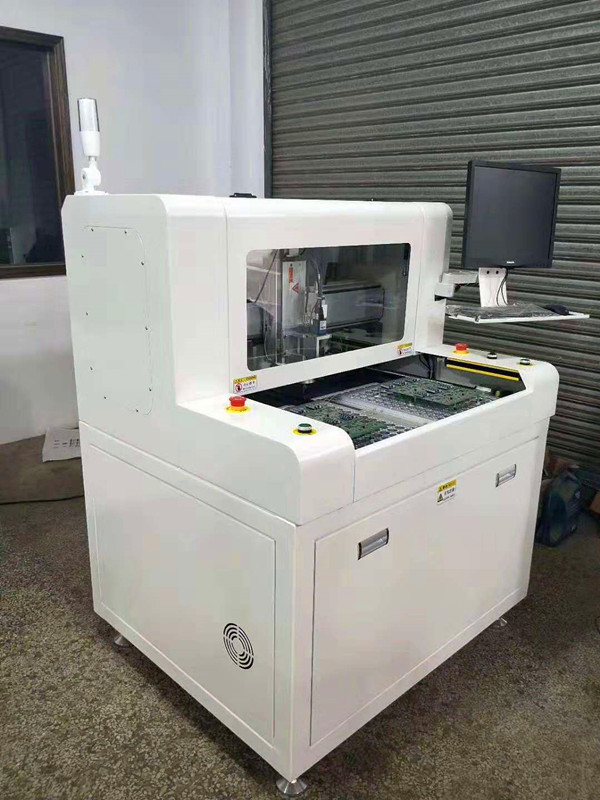

PCB双模分板机(LT-350型)

LT-350是一台利用铣刀高速运转将多连片方式的PCB板按预先编辑好的路径分割的设备。取代了人工折断、C-CUTPUSH的切割瑕疵,提高产品质量,减少报废率,本机采用人机界面WindowsXP作业系统,简明而人性化的界面设计,自动切割路径校正系统,高像素CCD程序制作及区块程序和单步程序编辑及修改,两平台交互工作的PCB的上下料装置,能有效地降低机器等待时间,从而达到理想的生产效率。



配置高像素CCD放大镜头,辅助程序示教及编辑功能,精度更高更精确,图像更清晰。



自动MARK点定位校正系统,移动路径有实时显示和模拟路线跟踪,显示一目了然,自动对位校正功能,切割精度更高,PCB只要在3mm之内的范围内放偏,机器视觉都可以进行自动路线校正,放宽了操作员在放板时精度的要求,大大提高了工作效率。



程序的左右工作台复制、区块复制、陈列、多角度连接板复制、单步跟踪修改功能、区块编辑修改功能,精确简化了程序制作的时间,提高编辑效率。



刀具寿命监测,铣刀切割一定距离后会自动上升和下降至另一段未切割的刀刃位置,上下距离及次数可根据刀刃长度设定,延长铣刀寿命。



透明的安全门设计,使加工过程一目了然,开门有急停和减速50%运行的两种方式供不同的客户选择,急停是预防加工时的意外,提供一个安全检查的操作环境。减速50%是为了在做程序的时候方便编程人员对加工过程的监视。



利用两平台连滑交换加工放置PCB基板,减少等待时间,提高产量。





 技术参数:

1

双工作台面积

322mm×650mm

2

XYZ最大移动行程

XYZ 最高移动速度

700mm×345mm×50mm

3

导轨/丝杆

Sliding track/guide screw

TBI

4

切割精度

0.1mm

5

定位精度

重复定位精度

±0.05mm



5

伺服系统

Server system

Panasonic进口伺服电机

Imported Panasonic servomotor

6

主轴马达功率

主轴马达转速

高速变频电机(400W

10000-rpm/min-60000rpm/min

7

主轴转速

60000rpm/min

8

主轴刀具



0.8mm~3.0mm

9

视觉系统

自动校正,自动定位

10

编程

在线编程

11

控制主机

Mainengine control

ADLINK工控

ADLINK Industrial control

12

切割功能

可执行直线、斜线、圆弧、圆的切割

13

粉尘处理

集尘方式

静电消除器处理

下集尘和独立集尘

14

集尘机尺寸

780mm×650mm×1600mm

15

电源功率

三相380V 3.5KW

16

空气压力



2-4KG/cm2

17

机台尺寸



1220mm×1400mm×1300mm

18

机台重量



750KG
