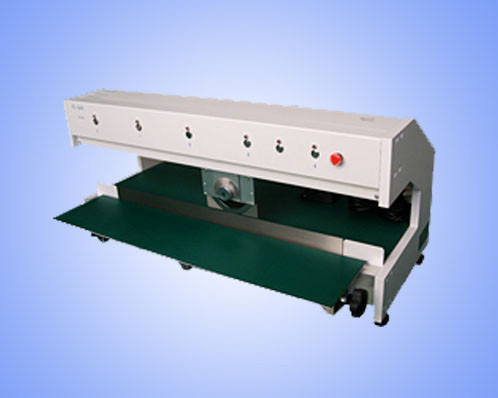

走刀式分板机(LT-301型)

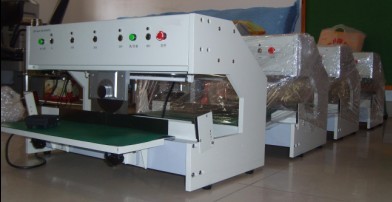

走刀式分板机

凡有V-CUT之S.M.T.D.PC板(基板)式皆可适用于此机器

1、以机器分割,减少应力发生,防止焊点龟裂;

2、分割时固定,确保产品品质;

3、效率高,可达300MM/S,速度可调整;

4、精确度高,保养容易,安全性高。

特性: 该设备是一款采用上圆刀和下直刀片的电动PC板分板机,下刀长度可根据客户需要分板的尺寸来定制,特别
适合V槽较长之PCB分板(如LED灯条等),制作前客户需提供所要求的最大有效分板长度,采用步进马达驱动,能分
离各种大型或小型带有预刻槽的PCB板,上圆刀移动行程(即分板长度)可预先设定,操作安全,减少分板应力的产
生,其上圆刀和下直刀片采用特殊钢材制成。

l   走刀式分板机是一款采用上圆刀和下直刀片的电动PCB板分板机,分板时PCB通过V槽固定于下刀,通过脚踏开关控制上刀运行实现分板.

l   设备采用步进马达驱动, 能分离各种大型或小型带有预刻槽的PCB.

l   标准分割长度为最大400mm,超出该尺寸范围亦可通过定制完成.

l   上圆刀移动行程(即分板长度)可预先设定,设定范围为0100200300400mm之间任意两组.

l   走刀速度可自由切换.

l   上下刀间隙可通过旋手轻松调整.

l   操作安全,配备安全防护感应装置,当人手或异物进入工作区间,走刀停止.

l   上圆刀和下直刀采用瑞典进口SKH7 材料制成,坚硬耐磨,使用寿命长.分板应力小,防止焊点龟裂.

l   可分离PCB厚度:0.5mm-3.2mm.

l   V槽处剩余PCB厚度:标准1/3PC板厚,MIN0.2mmMAX0.8mm.

l   V槽深度C最小0.25mm, 分离后增加的外部尺寸:0.1mm-0.2mm

  产品说明

一、机器功能:

针对有V-CUTSMT PC板(基板)切割。

二、特点:

1、以机器分割,减少应力发生,防止焊点龟裂;

2、分割时固定,确保产品品质;

3、效率高,可达300MM/S,速度可调整;

4、精确度高,保养容易,安全性高。

三、规格与性格:

    压:AC 220V      率:300W

    速:可调整

外形尺寸:L700*W540*H430MM

    量:65KG

可切基板之厚度:0.62.6MM

     片:材料 SKH9A  硬度 HRC58

最宽可折:180MM

    度:400MM

零件限制高度:40MM

、配件名称:

[A-1]     机盖

[A-2]     保险丝

[A-3]     偏心调整钮

[A-4]     总开关

[A-5]     机座

[A-6]     前盖

[A-7]     刀座

[A-8]     急停

[A-9]     上切刀

[A-10]    上定位刀

[A-11]    偏心调整螺丝

[A-12]    切刀  切刀长度460MM

[A-13]    护板

[A-14]    调节平台

[A-15]    手轮

[A-16]    工作平台

[A-17]    滑轨

五、调整方法:

A、上、下切刀调整:

1[A-7]偏心调整钮松开时为工作[A11]调整状态,偏心调整钮顺时针转动或逆时针转动向上最高点,[A-9]上切刀与[A-12]下切刀为不工作状态。

2、上切刀调整好后,再调[A-10]定位刀,定位刀与上切刀刀口之间隙为0.30.6mm即可。(定位刀保护上切刀,防止刮伤操作工)

3[A-12]下切刀可上、下调节,调整时先将刀具固定螺丝松开后,用一字刀转动偏心轴使下刀刀口与上切刀刀口相接触,间隙为0.02mm。调好后锁紧一个螺丝,用手将上刀座滑到另一边,把下切刀刀口与上切刀刀口间隙调为0.02mm,另外三个螺丝锁紧后用手将上刀座从这边滑到另一边,检查上切刀刀口与下切刀刀口间隙前后是否一致。(此调整方法为刀具磨过后使用)

4、注意:上切刀刀口与下切刀刀口不能碰撞,上下刀口随时要保持干净,机器用完后要保养,检查螺丝是否松动,机器调整时请断开电源,遇电后电脑显示面板显示自动运行状态为工作状态,光电开关请保持干净,防止失灵。

B、刀座偏心调整方法:

1、加工V-CUT板时先将刀座[A-7]上的[A-11]锁紧旋钮松开。

2、将[A-3]偏心调整钮顺时针转动,使[A-9]上切刀与下切刀之间隙为0.020.04mm时,再将[A-11]锁紧旋钮锁紧,此时上切刀已调整完成。

3、长期不使用时,请加机油以防生锈,避免卡死现像发生。

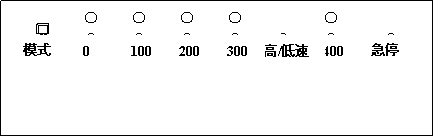

C、控制面板说明:


1、高/低速开关为调速转换开关,分慢速和快速。开始使用时请调为慢速,待工作人员操作熟练后再启用快速操作。如此方能保证分板品质。

20100200300400为走刀行程。

3、模式开关为制式开关。分为工作是一直脚踩或点动,在选择一直脚踩模式下工作时未走到制定行程则会指示灯闪烁报警,须取消报警在继续工作。

4、急停为紧急停止键,当卡板时使用。

5、设备使用完成后请将上刀回到起点位置后方断掉电源,保证安全。

六、操作说明:

1、接上电源,启动开关。指示灯0400闪烁,按一下闪烁指示灯对应的按钮则变成长亮,踩脚踩开关,上刀回到原点则可在0—400之间行程行走。点动0400按钮让其指示灯闪烁,点动100200300任意按钮使其对应两灯长亮,则上刀在长亮两灯之间行走,以此上刀可以在0-400行程间任意行程间行走。

2&, lt;, SPAN style="FONT-SIZE: 12px; FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman'">、调整上、下刀之间的间隙,一般在0.10.2mm之间,上定位刀和下切刀之间的间隙一般为PC板厚度。

3、上、下切刀必须在同一平面内,误差不能超过0.1mm

4、偏心距离调整方法如图示。

5、工作平台可上、下调节。

6、设置切刀行程和速度,设置方法如上述调整方法。

7、踩动脚踏开关,试运行几次,如无异常则可正式工作。

七、基本保养:

1、工作完成后,请关掉电源,清除废屑。

2、随时注意对上下切刀的保护。

3、长时间不工作时,请卸下上、下切刀并涂机油加以保护,使用前请擦去即可。

4、注意检查各螺丝的紧固情况。

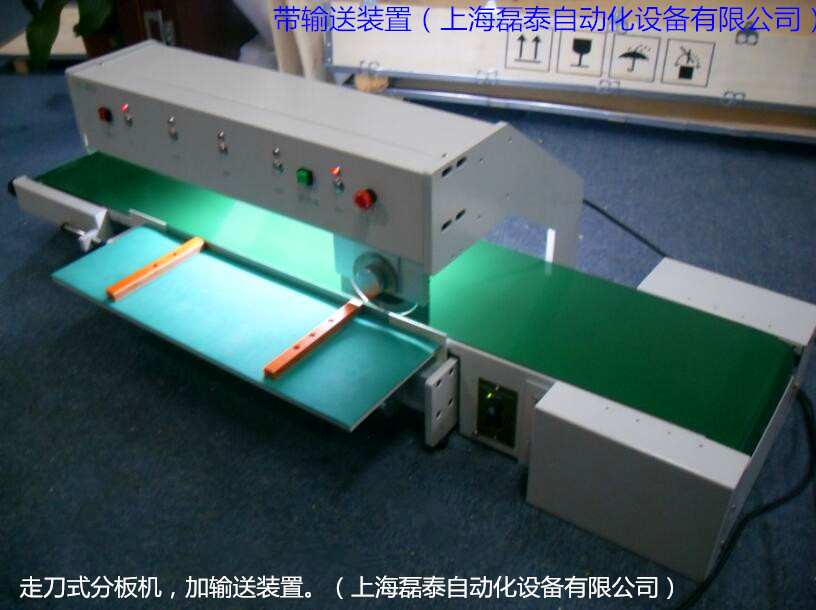

 以下图加输送带装置



走刀分板机,上海磊泰自动化设备有限公司 电话:021-50116630  邮箱:leitai@leitai-smt.com
