V-CUT分板机(LT-300型)



LT-300型  P.C.板V-CUT分板机
一、功能 对有V-CUT槽的PCB(基板)分割。
二、特点
1、以机器分割减少应力发生,防止焊点龟裂。
2、手动调整上导向片的高低,解决V-CUT深浅不一的问题。
3、分割时用V槽导向,以确保产品的品质。
4、效率高:Vmax=200mm/s,且速度可调。
5、精确度高,保养容易,安全性高。
6、机器小巧,操作容易。
7、上刀座调整范围:0~15mm。
8、对于PCB上的超高零件或特殊PCB,可依其特点进行改装。
三、规格与性能
1、电压:AC 220V/50HZ, 功率:40W
2、外形尺寸:L390 x W310 x H410mm
3、可切基板的厚度:0.6mm~1.6mm。
  4、基板上面零件限高20mm,基板下面零件限高10mm,机器内侧可切PCB板最大宽度为240mm,另一边无限制。
5、切板速度为0~200mm/s


特性:
l 连接的多片PC板于焊锡后,折断时常会伤害到线路,或将电子零件折断,使用本机可避免损伤,并提高工作效率及品质.
l 以机器分割,减少应力,防止焊点断裂.
l 配置上下二片钨钢刀片,耐用耐磨,持久锋利,切断不拖丝.
l 精密轨道,可微调各式PC板的厘升度,解决V-CU深浅问题.
l 精确度高,保养容易,安全性高。

特点:组合联接的PC板于焊锡工序后,折断分开时,常会伤害到线路,用此机器分割减少应力发生,避免损伤,防止焊点龟裂,提高工作效率,优化品质。

使用要点:

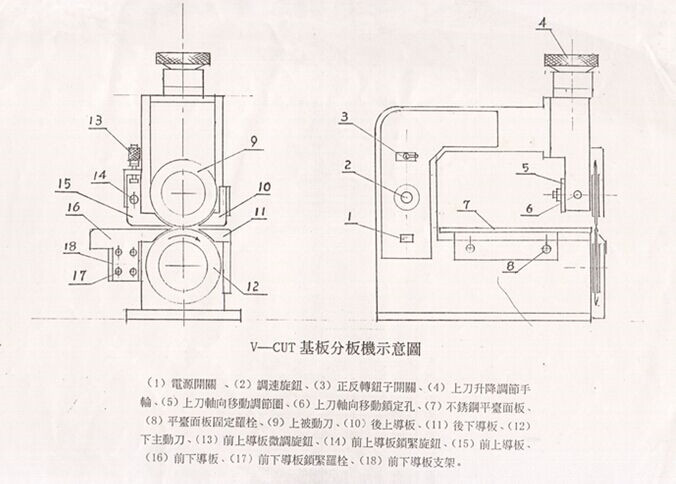

调刀:

轮动手轮4来调节上刀片9和下刀片12的距离,使上刀9和下刀12的刀锋相距0.1/0.2为最佳状态。

如上下刀锋有轴向偏移,可用4mm内六角扳手伸进调节孔6内,把两只M8螺钉松开,然后转动调节圈5,使上刀作轴向移动,让上、下刀锋在一条垂直线上,再锁紧两只M8螺钉紧固。

调面板:松开四边平台面板固定螺栓8,根据PC板厚薄,移动平台面板7使之高低合适,一般以PC板处于水平状态,且在上、下刀之间为宜。

调导向板:

松开前下导板锁紧螺栓7及架18的螺栓,使前下导板16垂直于下刀片12且导向刀锋齐平于下刀锋,在一条直线上,导向刀锋略低于刀锋0.2-0.5mm最佳,再锁紧。

松开前上导板锁紧旋扭14旋扭13使前上导板15的导刀锋与16下刀锋的间隙,以PCV槽能前后滑动且间隙最小为准,再锁紧14

后下导板11和后上导板10调整方法于前相同,也可省略不用。

工作:按电源开关1红灯亮,下反转扭子开关3扭向正转,使下主动刀转向如箭头所示,再转动调速旋钮2使下刀转速合适,把分割的PC板的V槽夹在1516的上下导板之间,并平稳向前推送,PC板即沿向分解,切口光滑无拖丝现象。
